| AN-RE 低壓串聯濾波電抗器 | | |

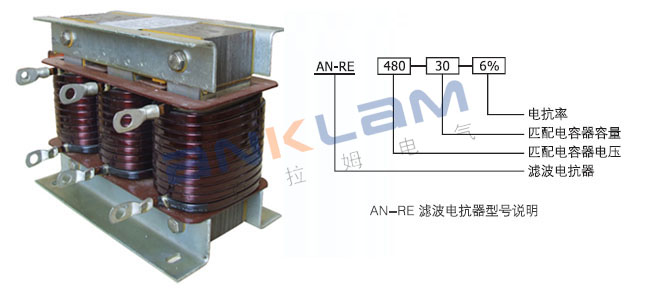

當?shù)蛪弘娋W中有大量整流，變流裝置等諧波源時，嚴重危害主變及其他電器的安全運行，加重電網污染。AN-RE串聯濾波電抗器鐵芯采用優質低損耗冷軋取向硅鋼片，線圈采用H級或C級漆包扁銅線繞制，用于低壓無功功率補償中，能有效吸收電網諧波提高功率因數，并能有效地抑制合閘涌流及操作過電壓。
■技術參數
|
系統電壓
|
400V、660V |
|
電抗率
|
6%、7%、12%、13% |
|
絕緣等級
|
3000V/min |
|
溫升限值
|
鐵芯≤85K、線圈≤95K |
|
海拔高度
|
≤2000m |
|
電感偏差
|
≤±3% |
|
環境溫度
|
-25℃~+45℃（相對濕度℃90%） |
|
耐溫等級
|
H級（180℃） |
■型號參數表
|
電容器電壓(V)
|
電容器容量(Kvar)
|
電抗率
|
外形尺寸 (mm)
|
安裝尺寸（開孔）（mm）
|
電容器電壓(V)
|
電容器電量(Kvar)
|
電抗率
|
外形尺寸
|
安裝尺寸（開孔）(mm)
|
|
440V
|
12.5
|
6%
|
200×145×170
|
160×90.4-φ8
|
780V
|
15
|
6%
|
200×140×180
|
160×90,4-φ8
|
|
440V
|
15
|
6%
|
200×155×165
|
160×90.4-φ8
|
780V
|
17
|
6%
|
245×150×200
|
205×100,4-φ8
|
|
440V
|
17
|
6%
|
245×155×175
|
205×100.4-φ8
|
780V
|
20
|
6%
|
245×155×200
|
205×100,4-φ8
|
|
440V
|
20
|
6%
|
245×155×180
|
205×100.4-φ8
|
780V
|
25
|
6%
|
245×165×195
|
205×110,4-φ8
|
|
440V
|
25
|
6%
|
245×170×180
|
205×110.4-φ8
|
780V
|
30
|
6%
|
245×175×185
|
205×120,4-φ8
|
|
440V
|
30
|
6%
|
245×175×185
|
205×110.4-φ8
|
780V
|
34
|
6%
|
245×180×200
|
205×120,4-φ8
|
|
440V
|
34
|
6%
|
260×185×180
|
220×120.4-φ8
|
780V
|
40
|
6%
|
245×195×200
|
205×130,4-φ8
|
|
440V
|
40
|
6%
|
260×185×190
|
220×120.4-φ8
|
780V
|
50
|
6%
|
260×195×200
|
220×130,4-φ8
|
|
440V
|
50
|
6%
|
305×205×215
|
265×130.4-φ10
|
780V
|
60
|
6%
|
305×195×230
|
265×130,4-φ10
|
|
440V
|
60
|
6%
|
305×205×225
|
265×130.4-φ10
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
480V
|
12.5
|
6%
|
200×145×165
|
160×90.4-φ8
|
480V
|
12.5
|
14%
|
245×150×225
|
205×100,4-φ8
|
|
480V
|
15
|
6%
|
200×145×170
|
160×90.4-φ8
|
480V
|
15
|
14%
|
245×155×225
|
205×100,4-φ8
|
|
480V
|
17
|
6%
|
200×155×165
|
160×90.4-φ8
|
480V
|
17
|
14%
|
245×165×220
|
205×110,4-φ8
|
|
480V
|
20
|
6%
|
245×155×175
|
205×100.4-φ8
|
480V
|
20
|
14%
|
245×180×215
|
205×120,4-φ8
|
|
480V
|
25
|
6%
|
245×155×180
|
205×100.4-φ8
|
480V
|
25
|
14%
|
245×190×215
|
205×130,4-φ8
|
|
480V
|
30
|
6%
|
245×170×180
|
205×110.4-φ8
|
480V
|
30
|
14%
|
260×195×220
|
220×130,4-φ8
|
|
480V
|
34
|
6%
|
245×175×185
|
200×110.4-φ8
|
480V
|
34
|
14%
|
305×190×235
|
265×130.4-φ10
|
|
480V
|
40
|
6%
|
260×185×180
|
225×120.4-φ8
|
480V
|
40
|
14%
|
305×205×245
|
265×140,4-φ10
|
|
480V
|
50
|
6%
|
260×185×190
|
220×120.4-φ8
|
480V
|
50
|
14%
|
305×215×260
|
265×140,4-φ10
|
|
480V
|
60
|
6%
|
305×205×215
|
265×130.4-φ10
|
480V
|
60
|
14%
|
280×210×340
|
240×150,4-φ10
|
|
|
|
|
|
|
|
|
|
|
|
|
720V
|
12.5
|
6%
|
200×140×180
|
160×90.4-φ8
|
525V
|
15
|
14%
|
245×150×225
|
205×100,4-φ8
|
|
720V
|
15
|
6%
|
245×150×200
|
205×100.4-φ8
|
525V
|
15
|
14%
|
245×150×225
|
205×110,4-φ8
|
|
720V
|
17
|
6%
|
245×155×200
|
205×100.4-φ8
|
525V
|
20
|
14%
|
245×165×220
|
205×120,4-φ8
|
|
720V
|
20
|
6%
|
245×165×195
|
205×110.4-φ8
|
525V
|
25
|
14%
|
245×180×215
|
205×130,4-φ8
|
|
720V
|
25
|
6%
|
245×175×185
|
205×120.4-φ8
|
525V
|
30
|
14%
|
245×190×215
|
220×130.4-φ8
|
|
720V
|
30
|
6%
|
245×180×200
|
205×120.4-φ8
|
525V
|
36
|
14%
|
260×195×220
|
265×130,4-φ10
|
|
720V
|
34
|
6%
|
245×190×195
|
205×130.4-φ8
|
525V
|
40
|
14%
|
305×190×235
|
265×140,4-φ10
|
|
720V
|
40
|
6%
|
260×195×200
|
220×130.4-φ8
|
525V
|
50
|
14%
|
305×205×245
|
265×140,4-φ10
|
|
720V
|
50
|
6%
|
305×195×230
|
265×130.4-φ10
|
525V
|
60
|
14%
|
305×215×260
|
240×150,4-φ10
|
|
720V
|
60
|
6%
|
200×145×205
|
160×90.4-φ8
|
|
|
|
|
|
|
單相電抗器參數表
|
|
280V
|
10
|
6%
|
170×155×60
|
130×100.4-φ8
|
280V
|
15
|
6%
|
170×170×165
|
130×110,4-φ8
|
|
280V
|
12.5
|
6%
|
170×170×160
|
130×110.4-φ8
|
280V
|
20
|
6%
|
170×185×165
|
130×120,4-φ8
|
