產品概述：
|
隨著計算機技術、通信技術和控制技術的不斷發展，智能建筑不斷地日隨著計算機技術、通信技術和控制技術的不斷發展，智能建筑不斷地日新月異，同時智能建筑中使用了大量的現代化用電設備和裝置，如計算機、通訊系統、網絡控制設備，各種數字辦公設備、燈光調控系統、消防系統、監控系統、變頻空調等，造成了惡劣的諧波環填，對電力系統和設備的安全正常運行造成了極大的威脅。
諧波實際上是一種干擾，注入公用電網就會使電網受到“污染”，高次諧波還會直接對用電設備產生危害，造成電纜電線過熱，相間短路和接地故障，過零噪音，浪費系統容量，供電系統損耗增加，絕緣加速老化，系統功率因數降低，降低保護作用，使醫療設備誤動作等。近年，隨著知識經濟與信息時代的到來，電子計算機、精密醫療儀器、徽處理器以及其它數字化電子設備應用日益普遍，這些電氣設備都對電源的諧波質量具有很高的要求。遇到高次諧波時，經常會出現程序運行錯誤、數據錯誤、時間錯誤、死機、無故重新啟動甚至導致性損壞。給人們的工作和日常生活造咸了巨大損失。
本公司根據電力行業發展的迫切需要，改善日趨惡劣的電能質量，積極引進國外技術獨立開發研制
的AN—cF諧波保護器，它能吸收各種頻率、各種能量的諧波干擾，將諧波消除在發生源，自動消除對用電設
備產生的隨機高次諧波和高頻噪聲、脈沖尖峰、電涌等干擾。通過該智能諧波保護器能夠凈化電源、保護用
電設備和功率因數補償設備、防止保護裝置的誤跳閘，從而保護設備安全、高效的運行。 |

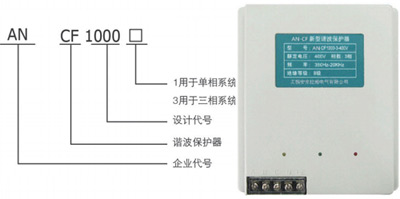

| 型號說明及產品外形： |
|
|
| 主要技術參數： |
|
額定電壓/額定頻率
|
110~690V ±20%; /50HZ 60HZ
|
|
|
脈沖電流值
|
14000A
|
|
|
鉗位電壓值
|
對于2500V的浪涌電壓，可限制1000V以下
|
|
|
抗浪涌電流
|
對于2500V的浪涌電壓，浪涌電流不超過1200A
|
|
|
電路連接方式
|
星型或角型
|
|
|
絕緣電阻
|
＞2MΩ
|
|
|
耐壓/接觸點容量
|
導電部分與外殼間承受2000VAC,時間0.1秒，無擊穿和閃絡現象/120A
|
|
|
濾波性能
|
保護頻率
|
1KHZ-20MHZ
|
|
泄露電流
|
1.428mA
|
|
外部環境
|
溫度范圍
|
~35C-75C
|
|
存貯溫度
|
~45C-90C
|
|
相對溫度
|
＜85%
|
|
大氣壓力
|
52-108kpa
|
|
工作環境
|
無爆炸無腐蝕性氣體導電塵埃，無細菌，無震蕩，無沖擊源, 海拔3000M以下
|
|
外形尺寸
|
160mm*140mm*80mm(長*寬*厚)
|
|
電磁兼容性測試
|
震蕩波抗擾度
|
IEC60225-22-4
|
|
靜電放電抗擾度
|
|
射頻電磁輻射抗擾度
|
|
電快速瞬變脈沖群抗擾度
|
|
電源
|
功耗
|
小于0.5W
|
|
發熱
|
小于25C(外部環境20C)
|
|
外殼類型
|
金屬和阻燃材料 外殼
|
|
|
維護方式
|
免維護
|
|
|
使用壽命
|
10年以上
|
|
接線方式
|
接線端子連接
|
|
重量
|
3.2kg
|
|
| 功能特點： |
●采用超微晶體合金外配阻燃材料與創新科技的特別電路；
●對高次諧波、高頻噪聲、脈沖尖峰、電涌等干擾有抑制和吸收作用；
●隨時跟蹤電壓、電流波形，矯正因諧波影響而產生畸變的電壓、電流波形；
●減少了用電設備的故障率和機器誤操作，全面克服了由于諧波污染引起的高頻干擾；
●裝置本身幾乎不耗電，具有超高的經濟效益；
●結構設計合理，接線簡單，安裝調試方便。 |
| |
| 解決的問題： |
●計算機電子設備、PLc、電機、電器等芯片死機，壽命大幅縮水；
●電源凈化、可以消除浪涌、尖峰電壓、電路噪音和靜電等干擾；
●屏幕頻閃；
●燈光頻閃；
●數據網絡堵塞；
●功率因數補償設備所產生的問題；
●特殊(長)線路或投切重負載時的問題；
●保護裝置的誤跳閘；
●由于電能質量惡劣，導致用電裝置電能利用效率降低，用電量增加，造成不必要的電費支出。 |
| |
|

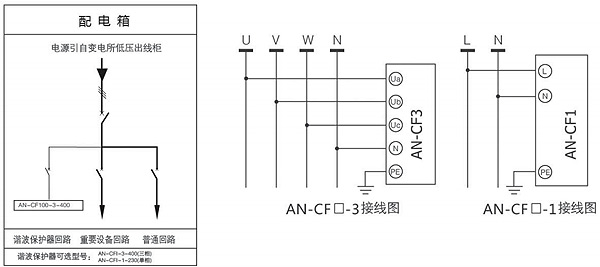

接入系統位置標記圖： 接線示意圖：
|
|
|
| 安裝方式： |
采用35mm或75mm 型標準卡軌固定安裝方式，產品配件中含有相應的導軌，只需固定好導軌，
把諧波保護器懸掛即可 安裝方便簡單、快捷。 |
| |
| 訂貨須知： |
該系列保護器主要用在配電箱內針對其輸出端負載進行諧波抑制和消除，訂貨時需注明相數、電壓等
級、現場使用環境、配電箱或單臺設備額定參數、交貸周期等，如有其他特殊要求請予以注明。
|
