| 諧波定義 |
|
當弦波電壓施加在非線性負載上，電流就變成了非正弦波，非正弦波電流在電網阻抗上產生壓降，會使電壓波形也變?yōu)榉钦也ā?duì)非正弦波做傅立葉級數分解，其中頻率與工頻相同的分量稱為基波，頻率大于工頻的分量稱為諧波。
|
| |
| 諧波危害 |
|
●諧波損耗導致電網輸、配電過程效率變低；
●3次及其整數倍的零序諧波電流，導致中線發熱嚴重；
●附加熱效應使得用電設備絕緣老化加劇，壽命縮短；
●易與補償電容發生串聯或者并聯諧振，造成元器件損壞，甚至引起跳閘事故；
●引起一些保護設備誤動作，同時也會導致電氣測量?jī)x表計量不準確；
●干擾通信系統，甚至阻斷通信信號。
|
| |
| 基地原理 |
|
|
|

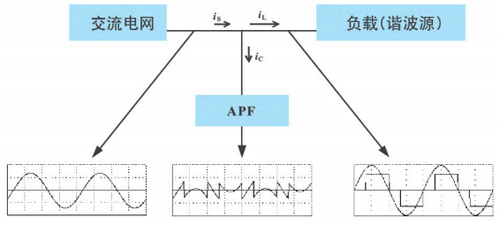

有源電力濾波器(APF:Active Power Filter)以下并聯的方式接入電網，通過實時檢測負載的諧波和無功分量大小相等、方向相反的電流注入供配電系統中、實現抑制諧波、動態補償無功的功能。
|
| |

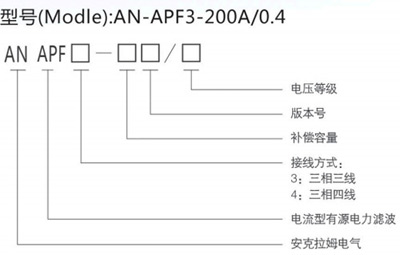

| 型號說明 |
|
|
| 基本特點 |
|
實時跟蹤，動態補償
采用基于瞬時無功功率理論的檢測技術，實時檢測諧波電流，通過瞬時電流跟蹤控制，自動跟蹤諧波電網變化，具有高度可控性與快速響應性。
優異的濾波特性
濾波性能不受系統阻抗影響，無諧振風險。
補償方式靈活
一機多用，即可濾除諧波電流，也可補償無功，提高功率因數。
DSP智能監控
DSP高速檢測和運算，確保諧波檢測和補償控制精準有效，兼具智能監控以及故障自動診斷功能；具備遠程通訊接口，可通過PC機實時監控。
的功率變換設計
才用的IGBT高頻開關器件，主電路采用三相橋式全控PWM變流技術，具有體積小，效率高、可靠性高的特點，的多重化技術實現整機容量的擴展。
標準的模塊化設計
功率電路和控制電路采用模塊或組件結構，在實現標準化生產的同時提高了使用中的可靠性和可維修性。
|
| |
| 參照標準 |
|
Q/AN 1-2008
|
有源電力濾波器企業標準
|
|
GB/T2900.1-1992
|
電工術語 基本術語
|
|
GB/T 191-2008
|
包裝儲運圖示標志
|
|
GB/T2900.1-2008
|
電工術語 基本術語
|
|
GB/T2900.33-2004
|
電工術語 電力電子技術
|
|
GB/T3859.1-1993
|
半導體變流器基本要求的規定
|
|
GB/T3873-1983
|
通訊設備產品包裝通用技術條件
|
|
GB/T4025-2003
|
人機界面標志標識的基本和安全細則指示燈和操作器的編碼規則
|
|
GB 4208-2008
|
外殼防護等級（IP代碼）
|
|
GB 6388-1986
|
運輸包裝收發貨標志
|
|
GB/T13422-1992
|
半導體電力變流器 電氣試驗方法
|
|
| |
| 技術參數———AN-APF3系列 |
|
適用于帶有中性線或不帶中性線的電網系統，可濾除非零序諧波、補償無功
|
|
供電電源電壓
|
380×(1±15%)V或600×(1±15%)V
|
|
可通過變壓器應用于6KV、10KV及35KV系統
|
|
供電電源頻率
|
50×(1±2%)HZ
|
|
單機有效濾波電流能力RMS
|
50A
|
75A
100A
|
150A
200A
240A
|
300A
|
|
可濾除諧波次數
|
2次~50次（消除全部或選定次數的諧波）
|
|
濾波程度設定
|
可對每次諧波進行單獨設定
|
|
諧波補償率
|
≥95%
|
|
全響應時間
|
≤10ms
|
|
補償方式
|
諧波補償、無功補償或諧波無功同補
|
|
開關頻率
|
20KHZ
|
|
并機運行能力
|
可達10臺
|
|
有功功率損耗
|
＜3%設備額定輸出容量
|
|
顯示功能（用戶界面）
|
1、電網功率、功率因數、各相電壓電流值，電流總畸變率、頻譜圖、電流波形顯示
2、負載總電流值、濾波器輸出電流值顯示
3、運行方式設定、干節點設置、故障信息及運行時間查詢
|
|
保護方式
|
電網過欠壓、電網錯缺相、裝置過流、裝置過熱、直流母線過欠壓、過載自動限流保護
|
|
冷卻方式
|
強制風冷
|
|
噪音
|
≤65dB(A)
|
|
防護等級
|
IP20(更高防護等級可定制)
|
|

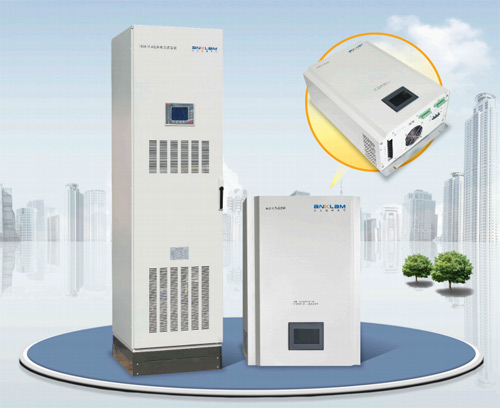

安裝尺寸
Wmm×Dmm×Hmm
|
15A
|
200×260×500
|
非標尺寸
可根據客
戶的要求
定制
|
質量kg
|
15
|
|
30A
|
250×300×550
|
25
|
|
50A壁掛式
|
600×400×900
|
80
|
|
50A立式
|
600×400×1200
|
150
|
|
75A、100A
|
600×600×2200
|
200
|
|
150A、200A、240A
|
800×800×2200
|
400
|
|
300A
|
1200×1000×2200
|
500
|
|
顏色
|
RAL7032（可按要求提供其它顏色）
|
|
進線方向
|
上進線/下進線
|
|
環境
|
室內安裝、建議安裝海拔高度不超過1000m(更高海拔需降容使用)
|
|
環境溫度
|
-10℃~+45℃
|
|
通訊
|
遠程RS485/RS232/以太網通訊功能可選：上位機監控軟件（選配）
|
|
| |
| 技術參數——AN-APF4系列 |
|
適用于帶有中性線的三相系統，可同時濾除流過相線和中性線的諧波
|
|
供電電源電壓
|
380×(1±15%)V或600×(1±15%)V
|
|
可通過變壓器應用于6KV、10KV及35KV系統
|
|
供電電源頻率
|
50×(1±2%)HZ
|
|
單機有效濾波電流能力RMS
|
50A
|
75A
100A
|
150A
200A
240A
|
300A
|
|
可濾除諧波次數
|
3次~50次（消除全部或選定次數的諧波）
|
|
濾波程度設定
|
可對每次諧波進行單獨設定
|
|
諧波補償率
|
≥95%
|
|
全響應時間
|
≤10ms
|
|
補償方式
|
諧波補償、無功補償或諧波無功同補
|
|
開關頻率
|
20KHZ
|
|
并機運行能力
|
可達10臺
|
|
有功功率損耗
|
＜3%設備額定輸出容量
|
|
顯示功能（用戶界面）
|
1、電網功率、功率因數、各相電壓電流值，電流總畸變率、頻譜圖、電流波形顯示
2、負載總電流值、濾波器輸出電流值顯示
3、運行方式設定、干節點設置、故障信息及運行時間查詢
|
|
保護方式
|
電網過欠壓、電網錯缺相、裝置過流、裝置過熱、直流母線過欠壓、過載自動限流保護
|
|
冷卻方式
|
強制風冷
|
|
噪音
|
≤65dB(A)
|
|
防護等級
|
IP20(更高防護等級可定制)
|
|
安裝尺寸
Wmm×Dmm×Hmm
|
50A壁掛式
|
600×400×900
|
非標尺寸
可根據客
戶的要求
定制
|
質量kg
|
80
|
|
50A立式
|
600×400×1200
|
150
|
|
75A、100A
|
600×600×2200
|
200
|
|
150A、200A、240A
|
800×800×2200
|
400
|
|
300A
|
1200×1000×2200
|
500
|
|
顏色
|
RAL7032（可按要求提供其它顏色）
|
|
進線方向
|
上進線/下進線
|
|
環境
|
室內安裝、建議安裝海拔高度不超過1000m(更高海拔需降容使用)
|
|
環境溫度
|
-10℃~+45℃
|
|
通訊
|
遠程RS485/RS232/以太網通訊功能可選：上位機監控軟件（選配）
|
|
