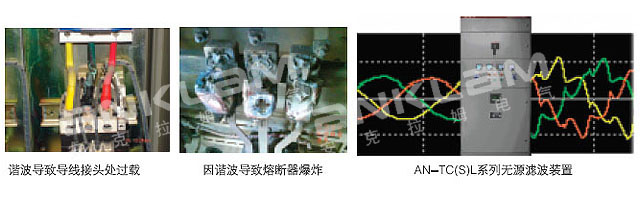

| AN-TC(S)L無源濾波裝置 | | | 在理想的情況下，電流供應應該提供具有正弦波形的電壓，但在實際的生產、運輸、轉換和使用的各個環節中都會產生諧波。諧波是指一下些頻率為基波頻率（我國取工業用點頻率50HZ為基波頻率）整數倍的正弦分量，又稱為高次諧波。
諧波的產生主要來自非線性特性的電氣設備，如電抗器、變壓器、交流弧焊機、煉鋼電弧爐、變頻器、大容量的電力晶閘管、以及各式各樣的家用電器中。為了減少諧波對供電系統的影響，裝設交流濾波裝置，能有效抑制諧波電流，使電壓畸變減輕，送電質量提高。
隨著電力系統的不斷發展，非線性負載越來越多，諧波對電網的污染日趨嚴重，直接導致了供電的質量及供電的可靠性。為了消除諧波，必須在系統中加裝濾波裝置，AN-T(C)SL系列濾波及無功補償柜是針對電網實際功率因數及諧波情況而專門設計的，如電焊機、直流軋機、變頻器、中頻爐、整流裝置、電弧爐等我們都根據其主要的特征諧波兼顧考慮無功補償專門為該類型的負荷設計了濾波及無功補償裝置，特別是對波動比較頻繁的負載該系列的濾波裝置能根據負載的諧波大小，快速調節相應的濾波器流入系統的諧波在國際范圍內。另外無源濾波裝置濾除諧波后，變壓器損耗和溫升降低、同時向系統提供容性無功，用于改善功率因素。AN-TC（S）L系列濾波及補償柜中的濾波回路由濾波電容器和濾波電抗器組成，采用接觸器或晶閘管快速投切，電能質量綜合控制儀按諧波大小和功率因數進行快速無沖擊投切。AN-RVT或AN-RVTD系列控制器留有通訊接口，可將系統的電能質量數據及濾波器的投切狀態反饋給上位機，以便管理人員查閱。
■技術參數
1、額定電壓：400V；600V；1000V（其他要求可定制）
2、額定頻率：50Hz
3、額定補償容量：30~1000Kvar
4、運行電壓范圍：0.8~1.1Un
5、電容器接線方式：“△”或“Y”
6、測量誤差：電壓：±0.5%電流：±1.0%無功：±1.0%
7、投切方式：按諧波電流及而無功補償自動投切
8、投切延時：0.1~999秒可調
■裝置特點

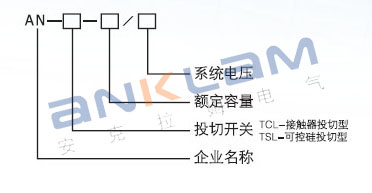

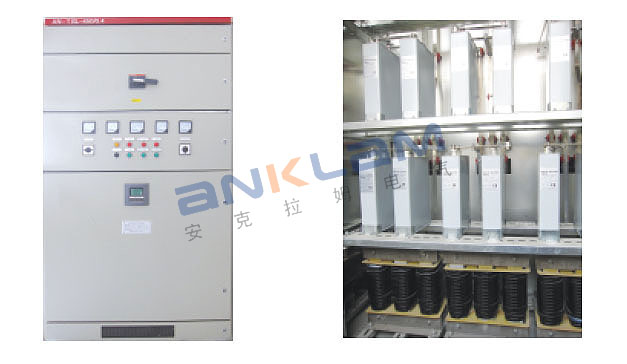

裝置內部元件有：智能化電能質量綜合控制儀、濾波電容器、濾波電抗器、斷路器、快速熔斷器、晶閘管、晶閘管觸發保護模塊等組成。根據電網主要諧波設置專門的濾波支路，如常用的有3次、5次、7次、11次濾波支路等。
■智能化電能質量綜合控制儀
智能化電能質量綜合控制儀對并聯濾波器進行諧波濾波綜合控制，以滿足電網無功功率供需平衡，改善供電電壓質量，減少電能損耗。本綜合控制儀應用在無源濾波裝置中。根據系統的濾波含量預算濾波支路承載能力。選擇合適的支路輸出，滿足各次諧波標準允許值，同時滿足系統的無功需求。采樣精度高，在嚴重的現場諧波環境下能準確分析各次諧波的含量，而且能準確測量電壓與電流的相位角，使無功計算準確。
該控制器在諧波含量較高的環境下能準確顯示各項參數并可靠投切，抗干擾能力強。另外采用的控制策略，綜合了濾波裝置的性能和系統無功功率與諧波含量進行合理投切。
1、控制器可用于三相電網，按相位標記接入而無須考慮電流方向
2、諧波分析，測量總的諧波失真（THD）以及1-31次諧波電壓，諧波電流，為抑制諧波提供準確依據。
3、的快速數字信號測量系統（DSP),在電網一周波（20ms)內能對電網的各項參數進行測量。
4、中文界面，漢字提示，可實時顯示電網所有的主要參數。（功率因數，電壓，電流。諧波電壓，諧波電流，有功功率，無功功率，頻率）。
5、越限報警和保護閉鎖功能。（過電流，過電壓，欠電壓，功率超標，投切不成功或不起作用。）
6、手動控制和自動運行兩種工作方式。
■濾波電抗器
在諧波含量高的環境中，電抗器的鐵芯及線圈的發熱要比沒有諧波時要高的多。我們通過諧波發生器研究各種諧波環境下電抗器的溫升，得到可靠的溫升數據，進而提高了我們自主研發生產的濾波電抗器的抗諧波能力。
■濾波電容器
充足的裕度使電容器的過壓能力提高到1.38倍，過流能力提高到1.7倍（連續）。
■可控硅投切
AN-TSL系列濾波及補償裝置中采用了無觸點頻繁投切開關，能夠在30ms內響應負荷波動，投切濾波裝置，滿足無功及濾波的需求，主要適用于負荷變化快，工作周期短，頻率高的環境。另外能在諧波較高的環境下可靠觸發，不會產生誤投誤切的現象。 | | | | [返回] [打印] |
|
|
|
