| 濾波裝置投運報告 | | | ■大東紙業1#機組濾波裝置投運報告
部分：概述
大東紙業1機組#主變?yōu)?000KVA的變壓器，電壓等級10KV/0.4KV，變壓器短路抗阻為6.31%，主要負載為變頻電機，變頻器電源整流側為6脈沖整流，在生產過程中主要產生6K±1次，即5、7、11、13等特征諧波，諧波嚴重超標。安克拉姆電氣有限公司的濾波裝置投運后，在大東紙業1±機組正常生產大負荷的工況下對所治理變壓器低壓系統進行了投入濾波裝置前、后的諧波測試。
第二部分：數據測試
1、測試儀器：HIOKI3197電力諧波分析儀，監測及記錄電力質量，當問題出現時分析它產生的原因，電力質量的故障診斷功能全面的儀器，測量功率因數，突升。突降，閃變，諧波分析到50次，高頻瞬態測量，檢測及波形顯示，4電流通道及4電壓通道。
2、測試數據：接線方式3P3W，測試點變壓器二次側總線。

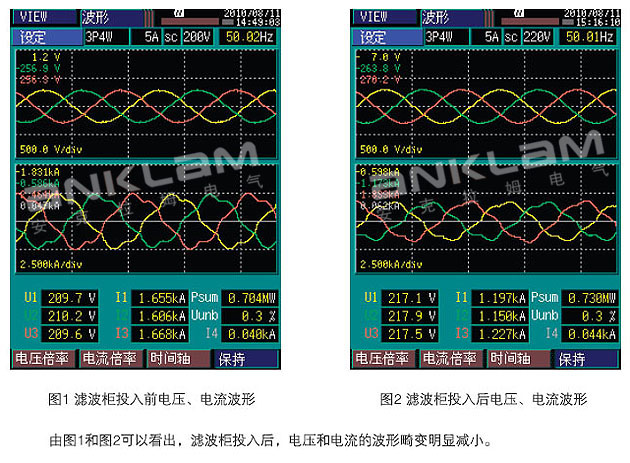

（1）電壓電流波形

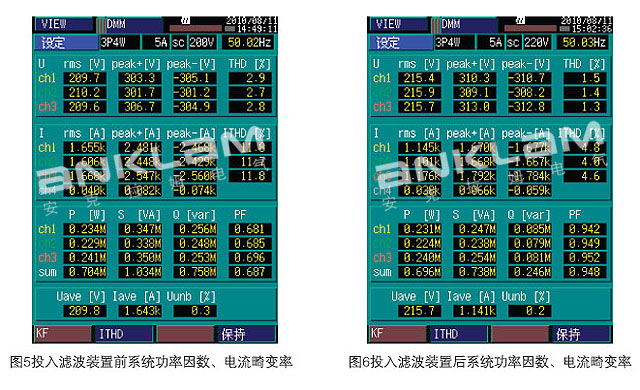

（2）諧波電壓、諧波電流以及功率因數情況
 濾波柜投入前、后系統諧波電流參數如（表1）所示：
|
運行狀態|諧波頻次
|
基波電流
|
5次諧波電流
|
7次諧波電流
|
11次諧波電流
|
13次諧波電流
|
|
投入濾波裝置前
|
1642A
|
187A
|
20A
|
36A
|
18A
|
|
投入濾波裝置后
|
1139A
|
37A
|
12A
|
22A
|
9A
|
