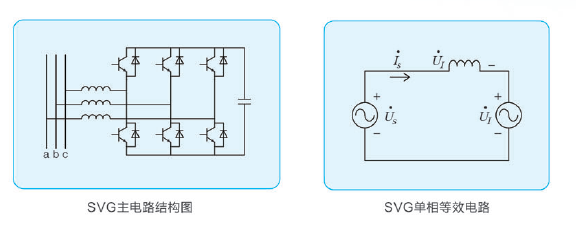

SVG ( Static Var Generator靜止無功發生器，又稱STATCOM )的基本原理就是將自換相橋式電路通過電抗器或者直接并聯在電網上（如下圖），適當?shù)恼{(diào)節橋式電路交流側輸出電壓的相位和幅值，或者直接控制其交流側電流，使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/div>
1、原理介紹

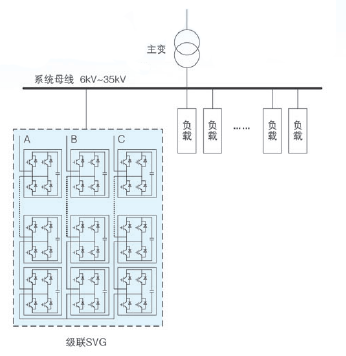

級聯型SVG將H橋級式變流電路通過電抗器并聯（或直接并聯）在6kV～35kV電網中。適當調節橋式變流電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流，使該電路吸收或者發出滿足要求的無功電流，從而 實現動態無功補償?shù)哪康摹?/td>
|  |
2、技術特點
>>響應速度更快
SVG響應時間：≤5ms。
SVG可在極短的時間之內完成從額定容性無功功率到額定感性無功功率的相互轉換，這種無可比擬的響應速度完全可以勝任對沖擊性負荷的補償。
>>安全性更高
SVG運行時被控制為電流源，不存在與系統阻抗發生諧振的可能性，安全性更高。
>>補償功能多樣化
使用同一套SVG裝置：
•補償負載無功；
•補償負載諧波；
•補償負載不平衡；
•同時補償負載無功、諧波和不平衡。
>>諧波含量極低
采用多重化控制技術，實現高頻低脈動，輸出電流諧波含量小。
>>占地面積較小
采用PWM方式實現無功補償，摒棄大容量的并聯電容器，占地面積小。

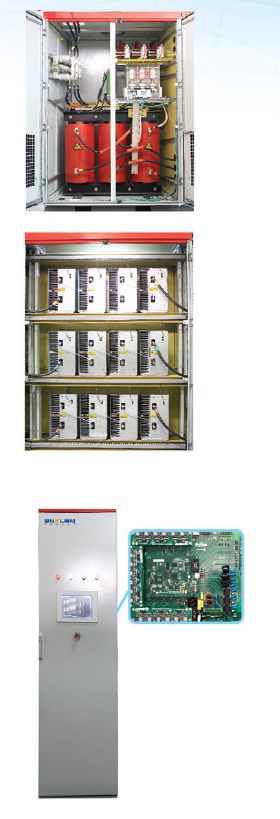

3、系統組成
系統由啟動柜、功率柜與控制柜組成。
>>啟動柜
由并網連接電抗器和軟啟動電路組成，主要實現SVG系統與電網的連接、減小系統啟動對電網的沖擊和系統的保護功能。
>>功率柜
功率柜主要是由級聯功率模塊單元組成，實現功率變換。
① 功率模塊單元均為H橋結構，具有獨立的母線電容。
② 選用原裝進口優質元器件，具有足夠的電壓、電流裕量。
③ 采用強迫風冷，輔以溫濕度控制等功能，增強了系統的環境適應性。
④ 具有柜門檢測等多重保護功能提高了系統安全性。
>>控制柜
采用UPS電源保障，并配備雙電源冗余供電技術， 系統控制器供電可靠性。
控制器采用的工業級雙核浮點處理器，具備充 足的計算能力，實現系統的全數字化高精度控制。
控制器具有強大的通訊處理和監控功能，為系統的 遠程監控和集中化控制提供支持。并且支持控制軟件的 遠程更新，便捷的以太網接口，便于組網集中控制。
控制器可實時顯示系統的工作狀態、運行數據、電流和電壓的波形，具備高分辨率的故障錄播功能。
彩色觸摸屏人機界面，易于操作。用戶可根據使用情況設定本地化參數，實現不同應用場合的補償或無功源功能。
|
 |
4、主要功能
對電力系統中無功功率進行快速的動態補償，可以實現如下的功能:
•對動態無功負荷的功率因數校正；
•調節系統電壓；
•提高電力系統的靜態和動態穩定性；
•減少電壓閃爍，穩定系統電壓；
•阻尼次同步振蕩；
•減少電壓和電流的不平衡；

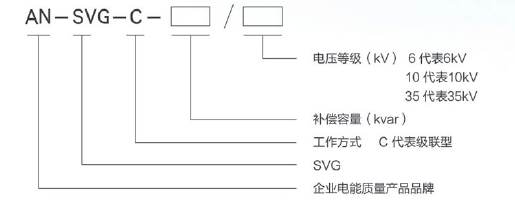

參考同容量同電壓等級電力變壓器

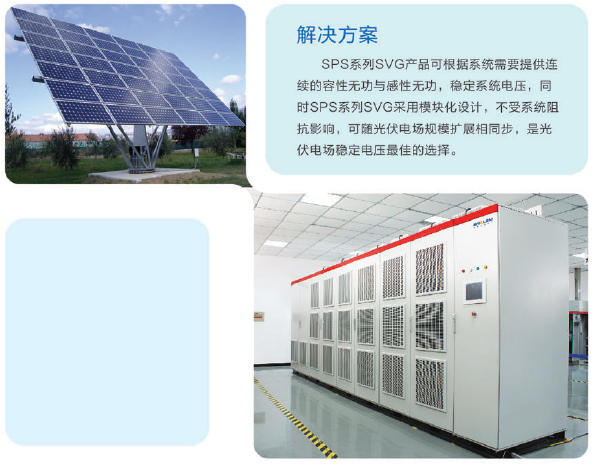

光伏發電領域
隨著對新能源的重視，光伏發電應用越來越普及。光伏發電系統與電網連接時由于光伏出力的時變性和負載的變化導致系統電壓波動，須使用無功補償設備和系統調壓設備配合調整系統電壓。

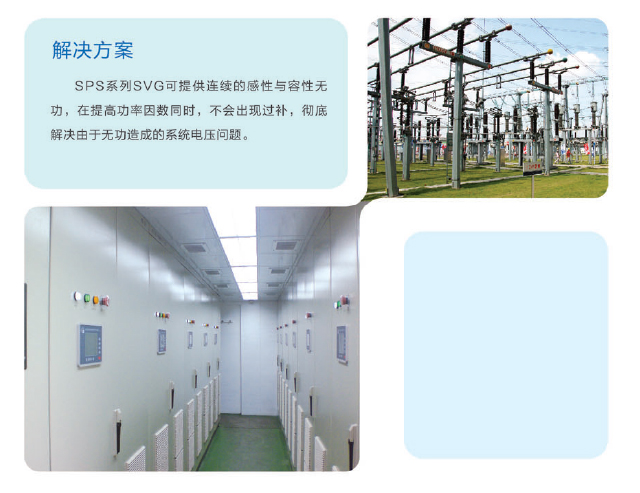

電力系統領域
在城市供電電網中，采用電容補償方式提高功率因數，降低線路損耗。電容補償方式僅能提供容性無功，同時補償不連續，容易造成無功過補，引起電壓抬高，危害用電設備安全及供電系統穩定性。

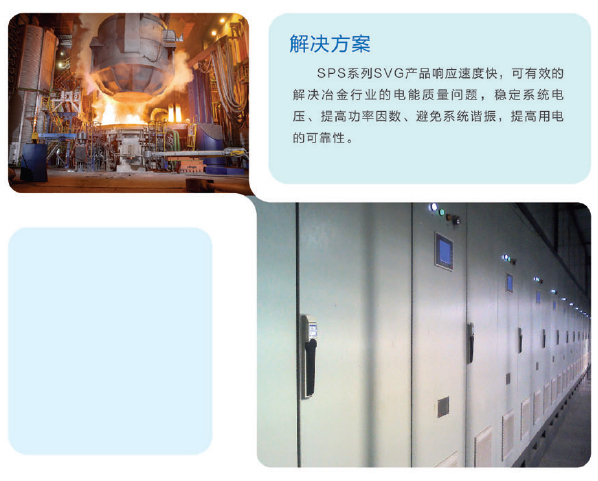

冶金領域
冶金行業存在大S的電弧爐、軋機等負荷，其在工作過程中產生的無功沖擊會引起電網波動 及閃變，造成無功罰款，嚴重時使其它電氣設備不能正常工作，降低了生產效率，同時負載諧波 電流較大，會使電網電壓畸變嚴重，對供電系統安全性造成極大的危害。傳統電容補償方式，對 出現的無功及諧波問題有一定抑制作用，但作用往往有限，甚至起到反作用，造成無功過補以及 諧波放大。

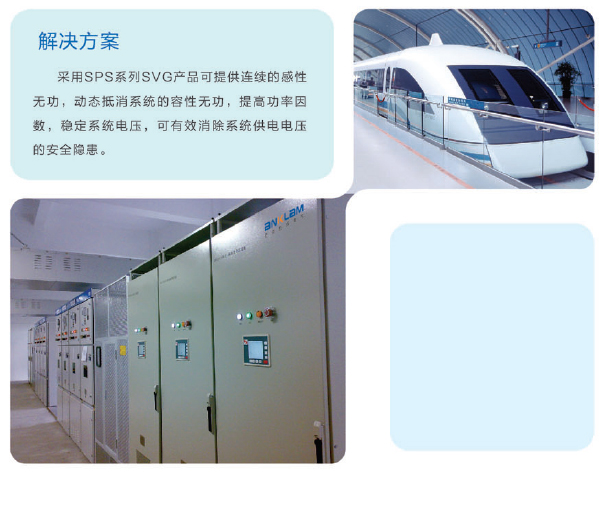

軌道交通領域
城市化進程的加快，地鐵、高鐵等軌道交通行業發展日益迅猛，電纜線路應用越來越廣泛， 電壓等級逐步提高，線路長度越來越長，電纜線路中容性電流造成的保護和斷路器頻繁誤動作、電壓升高、功率因數低等問題日益嚴重。
